Stainless Steel Vibrator Ultrasonic Cleaning Transducer 50W-100W Power

Poder de aço inoxidável do transdutor 50W-100W da limpeza ultrassônica do vibrador

  • Destacar

    Transdutor da limpeza ultrassônica dos SS

    ,

    transdutor da limpeza 50w ultrassônica

    ,

    transdutores da limpeza 100W ultrassônica

  • Nome do produto
    Transdutor
  • Material
    De aço inoxidável
  • Frequência
    28khz/40khz/60khz/80khz/120khz, 42000Hz
  • Poder ultrassônico
    Opcional de 50W~100W
  • Circunstância
    novo
  • Lugar de origem
    China
  • Marca
    whale cleen
  • Certificação
    CE, Roth
  • Número do modelo
    LanJ-T
  • Quantidade de ordem mínima
    100 unidades
  • Preço
    Negociável
  • Detalhes da embalagem
    Embalagem de madeira do caso
  • Tempo de entrega
    Dependa da quantidade
  • Termos de pagamento
    T/T
  • Habilidade da fonte
    2000 unidades pelo mês

Poder de aço inoxidável do transdutor 50W-100W da limpeza ultrassônica do vibrador



Vibrador ultrassônico para a máquina da limpeza ultrassônica com poder 50W~100W ultrassônico




O TRANSDUTOR ULTRASSÔNICO


O som que é gerado acima do nível de escala de audição humana é chamado ultrassom. Embora o ultrassom comece tipicamente em 20 quilohertz, a maioria de transdutores ultrassônicos começam em 200 quilohertz. O ultrassom, que é similar na natureza ao som audível, tem uns comprimentos de onda distante mais curtos e é distante mais apropriado detectar falhas pequenas. Estes comprimentos de onda mais curtos são o que fazem o ultrassom e os transdutores ultrassônicos extremamente úteis para testes nondestructive e medida dos materiais.

Um transdutor ultrassônico próprio é um dispositivo que seja capaz de gerar e de receber vibrações ultrassônicas. Um transdutor ultrassônico é composto de um elemento ativo, de um revestimento protetor, e do wearplate. O elemento ativo é um material de cristal piezoelétrico ou único que converta a energia elétrica à energia ultrassônica. Igualmente então recebe a energia ultrassônica traseira e converte-a à energia elétrica. O pulso da energia elétrica é gerado de um instrumento tal como um detector da falha.

O revestimento protetor é o mais geralmente um material altamente attenuative e muito denso e é usado para controlar a vibração do transdutor de cristal absorvendo a energia que irradia da cara traseira do elemento piezoelétrico. Quando a impedância acústica dos fósforos materiais do revestimento protetor que do cristal piezoelétrico, o resultado são um transdutor altamente umedecido com definição excelente. Variando o material de suportação a fim variar a diferença na impedância entre o revestimento protetor e o cristal piezoelétrico, um transdutor sofrerá um tanto e a definição pode ser muito mais alta na amplitude ou na sensibilidade do sinal.

A finalidade principal do wearplate é simplesmente proteger o elemento piezoelétrico do transdutor do ambiente. Wearplates é selecionado para proteger geralmente contra o desgaste e a corrosão. Em um imersão-tipo transdutor, o wearplate igualmente serve como um transformador acústico entre o elemento do transdutor e a água piezoelétrica, cunha ou linha de atraso.



Como faz um trabalho ultrassônico do transdutor

Para as circunstâncias sob que os dispositivos da limpeza ultrassônica são operados, o pre-esforço menos do que de MPa aproximadamente 30 é geralmente suficiente para proteger os componentes cerâmicos do transdutor. Por outro lado, se prestress são as perdas mecânicas demasiado baixas, excessivas relações cerâmicas/metálicas podem reduzir a eficiência. o Pre-esforço pode ser calculado usando uma chave de torque, calibrada contra a carga, para apertar os parafusos. Este método de medição é simples, mas não é o mais exato, e consequentemente recomenda-se primeiramente para os transdutores da produção-corrida para que as variações entre componentes correspondentes são, esperançosamente, mínimas. A maneira mais exata de medir o pre-esforço é medir a carga gerada nos elementos cerâmicos procura um caminho mais curto abaixo circunstâncias. Um capacitor conectado aos terminais elétricos do transdutor e a um voltímetro de corrente contínua facilita a medida da carga enquanto cada parafuso é apertado.

Transdutores e água ultrassônicos

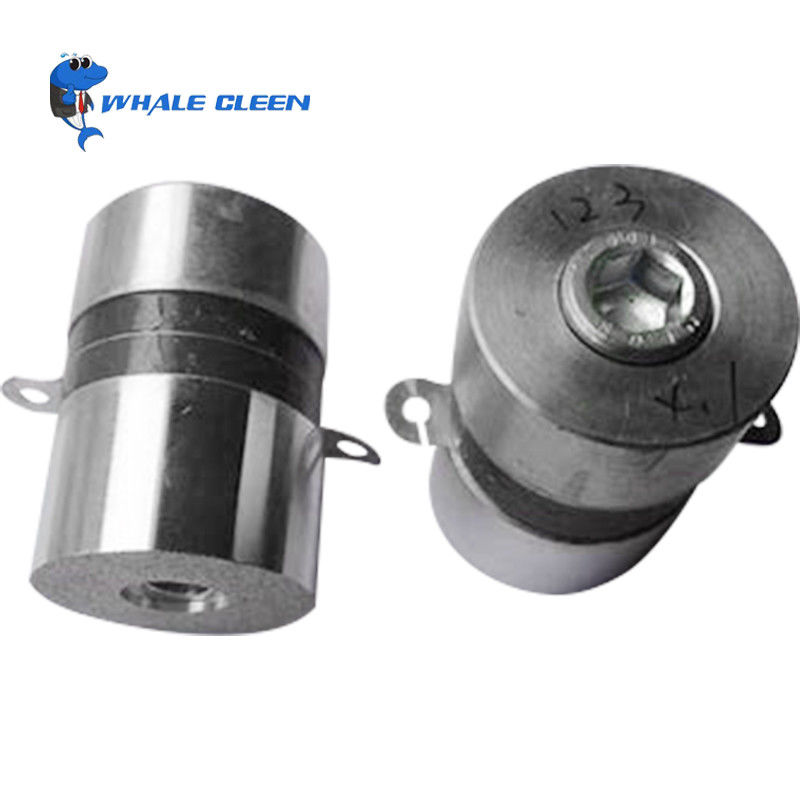

Poder de aço inoxidável do transdutor 50W-100W da limpeza ultrassônica do vibrador 0

Em aplicações da limpeza ultrassônica, os efeitos das dimensões e da configuração do tanque de água, a carga da água, e a espessura da camada de ligamento que afixa o transdutor ao tanque de água combinam para reduzir levemente a frequência do transdutor, e causam diversas ressonâncias adicionais. Apesar destes fatores negativos, contudo, um transdutor bem-desenvolvida, incorporado em um circuito bem-desenvolvida, operar-se-á perto de sua frequência da ressonância.

Cavitação

A cavitação ocorre quando a vibração de uma superfície do transdutor que conecta com um líquido (geralmente água, mas possivelmente uma água/mistura solvente orgânica em uma aplicação da limpeza ultrassônica) é suficiente para criar um vácuo parcial que exceda a pressão de vapor do líquido, e bolhas forma na superfície de vibração. A cavitação é uma característica desejável na limpeza ultrassônica ou em aplicações de vaporização líquidas, mas obviamente deve ser evitada em aplicações da transmissão do sinal. Na pressão atmosférica, e com água sozinha como o líquido de conexão, o forcavitation do ponto inicial, PC0 (barra), é:

Equação 5,9

PC0 = (0.00025ƒ) 2 + (0.045ƒ-1)



Para frequências dos quilohertz a várias centenas quilohertz (2). Se o transdutor está submergido, e a superfície de vibração é diversos medidores ou mais abaixo da atmosfera/relação líquida, o ponto inicial para aumentos da cavitação a:

Equação 5,10

pCh =pC0 + 0.10h

onde

pCh = ponto inicial para a cavitação nas atmosferas h em profundidade nos medidores (barra)

PC0 = ponto inicial para a cavitação na profundidade zero (barra)



Cavitação (J) pode ser iniciado quando a intensidade acústica na superfície de vibração, em W/cm2, for:

Equação 5,11

J=0.15 (PC0 + 0.10h) 2



A intensidade acústica na superfície de vibração pode ser determinada de: (potência de saída acústico do transdutor) (área de superfície do transdutor). Na aplicação, contudo, porque o ponto inicial para a cavitação é afetado pelas características do transdutor (frequência do sinal, comprimento acústico do pulso, uniformidade acústica/não uniformidade da cara de vibração) e pelas várias circunstâncias (profundidade da submersão, da temperatura, do índice dissolvido do ar do líquido), a cavitação não pode ser iniciada até que a intensidade acústica esteja significativamente mais alta, por exemplo, entre 0,3 (PC0 +0.10h) 2 e 0,4 (PC0 + 0.10h) 2.

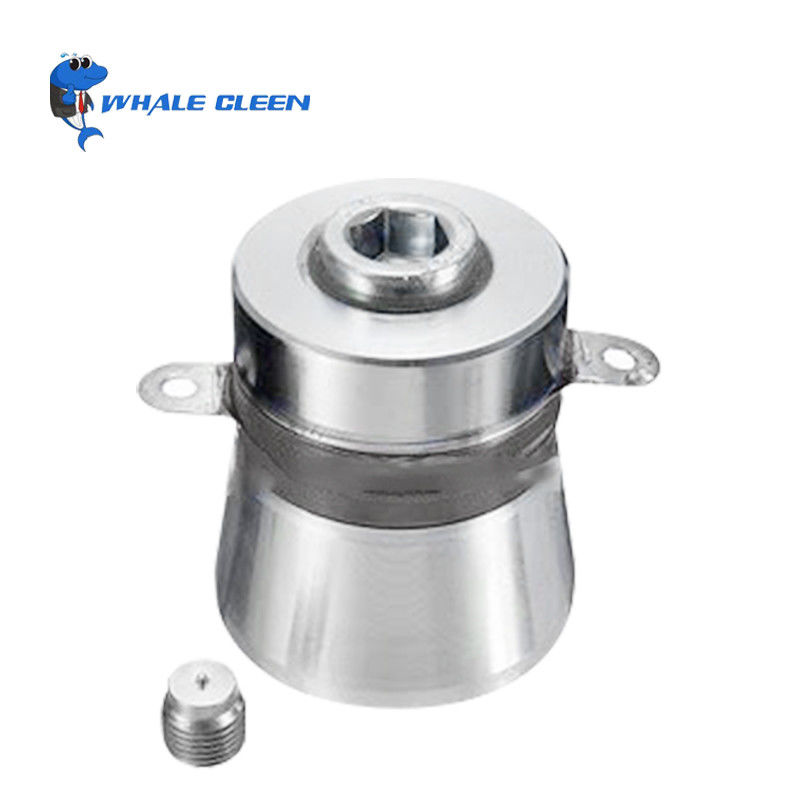

Poder de aço inoxidável do transdutor 50W-100W da limpeza ultrassônica do vibrador 1

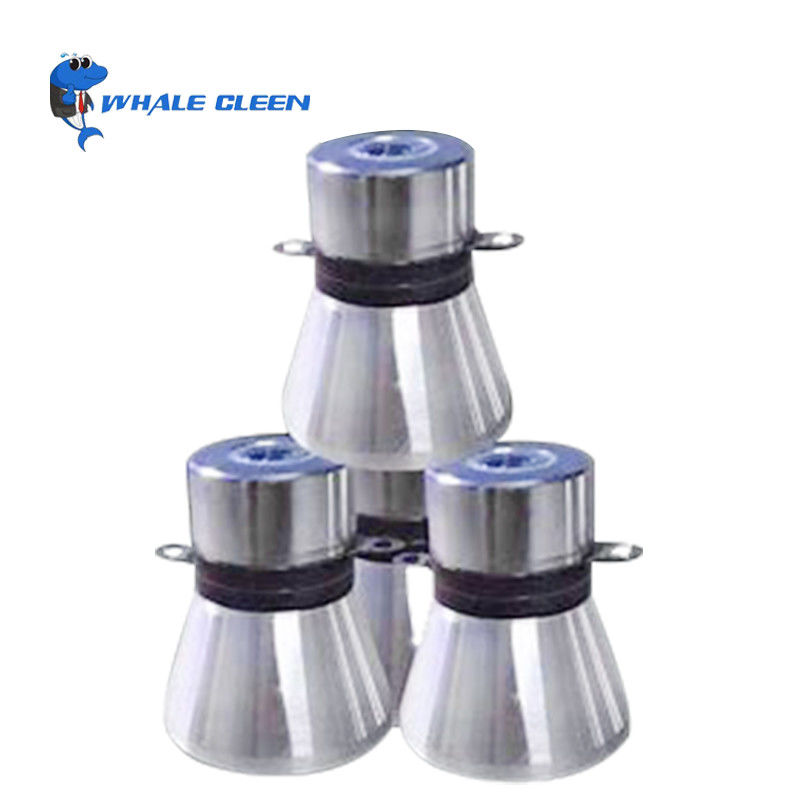

Poder de aço inoxidável do transdutor 50W-100W da limpeza ultrassônica do vibrador 2





Especificação:

Modelo

Z-X18

Capacidade do tanque

53Liter

Tamanho do tanque

500*350*350mm

Tamanho da unidade

640*490*570mm

Tamanho de embalagem

810*620*910mm

Frequência

40KHz

Poder ultrassônico

900W

Poder de aquecimento

1500W

Ajuste de limpeza do tempo

1-99H ajustável

Variação da temperatura

20-95C ajustável





FAQ:


1. Que pode mim limpar usando líquidos de limpeza ultrassônicos?
Os metais tais como o ouro e a platina são seguros de limpar com os dispositivos ultrassônicos.
As pedras preciosas naturais duras podem igualmente ser postas em um líquido de limpeza ultrassônico contanto que têm poucas inclusões e não foram tratadas com o calor ou os produtos químicos.
De qualquer maneira, para ser certo perguntar ao joalheiro então você compra qualquer parte de joia se pode ser limpada com um líquido de limpeza ultrassônico.
Pôde haver ligas ou gemas inoportunas, ou algumas pedras preciosas podem ter sido tratadas, tornando-se mais vulneráveis no processo.

2. Pode limpeza ultrassônica as peças de dano?
A limpeza ultrassônica é considerada segura para maiorias; embora em alguns casos seja necessário observar o cuidado. Embora o efeito dos milhares de por segundo das implosão seja muito poderoso, o processo de limpeza é seguro.
